SFV30R-2STE1实际上,D/A转换器输人的数字量有正也有负,这就要求D/A转换器能够把它们对应转换为正、负极性的模拟电压输出,工作于双极性方式。采用双极性输出时常用的编码有2的补码、偏移二进制码和符号一数值码(符号位加数值码)等。

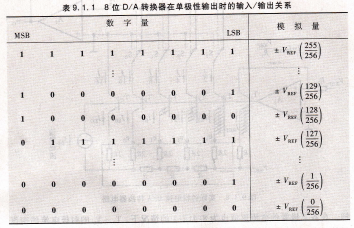

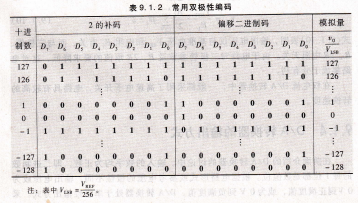

表9.1,2以8位为例列出了2的补码、偏移二进制码与模拟量之间的对应关系。
数模与模数转换器,数字量模拟量,偏移二进制码2的补码,如果将AD7533芯片中的反馈电阻凡作为反相运放的反馈电阻,数控AD7533的倒T形电阻网络连接成运放的输入电阻,读者不难推断出电路为数字式可编程衰减器。

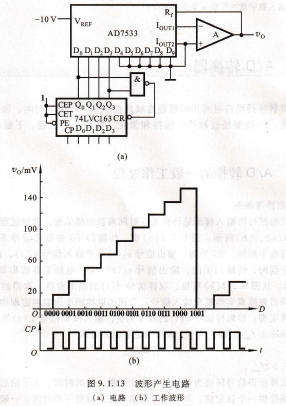

脉冲波产生电路,由AD7533、运算放大器及4位同步二进制计数器74LVC163(同步清零)组成的波形产生电路如图9.1.13(a)所示。图中74LVC163采用反馈清零法,组成模10计数器,D/A转换器的高位D4~D9均为0,低4位输入是计数器的输出。在CP作用下,Q3Q2Q1O0输出分别为0000~1001。根据式(9.1.8)计算
输出电压的值,可画出″。的波形如图9.1.13(b)所示,输出波形是有10个阶梯的阶梯波。如果改变计数器的模,则波形的阶梯数即随之变化;如果采用可波形产生电路(a)电路 (b)工作波形.
