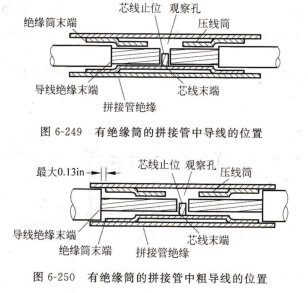

UC3584DW对于带有绝缘筒的拼接管在放置导线时,如图6-249所示,确保从拼接管的观察孔里看到导线的芯线,芯线顶到拼接管止位且不能超过止位;导线的绝缘层插人拼接管的绝缘筒,但不能进入拼接管的压线筒。如果导线绝缘层直径超过拼接管绝缘筒的直径,但在拼接管的绝缘直径之内,导线绝缘层的末端与绝缘筒的最大距离是0.13in,如图6-250所示。

芯线止压线筒，导线绝缘末端芯线末,拼接符绝缘,有绝缘筒的拼接管中导线的位置.

最大0.13in芯线止位观察孔,压线筒导线绝缘未端,拼接管绝缘,有绝缘筒的拼接管中粗导线的位置.

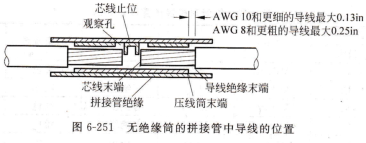

对于没有绝缘筒的拼接管在放置导线时,AWG 10号线及更细的导线和AWG8号线及更粗的导线绝缘层的末端与压线筒的最大距离有所不同,如图6-251所示。

位幻观察孔导线绝缘末端压线简末端,无绝缘筒的拼接管中导线的位置

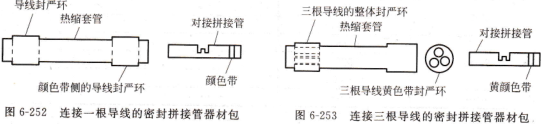

高振动区域导线修理,高振动区域的导线需要进行永久性修理,修理时选取密封拼接管,如图6-252、图6-253和表6-19所示,这种施工方法也适用于经常接触到水的增压区域损伤导线的修理,由于拼接管的材料和热缩套管的温度等级限制,不适用于高温区域损伤导线修理。

导线封严环三根导线的,繁体封严环热缩会管,对接拼接管热缩套管,对接拼接管和更细的导线最大0.1 3in,AWG8和史粗的导线最大0.25in,Q颜色带侧的导线封严环,颜色带二根导线黄色带封严环,黄颜色带连接一根导线的密封拼接管器材包,连接三根导线的密封拼接管器材包.
