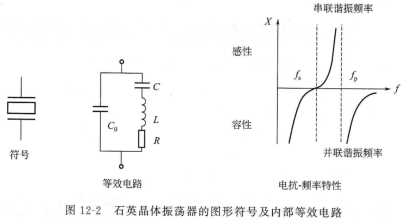

STW9C2N并联谐振频率,等效电路,电抗一频率特性,石英晶体振荡器的图形符号及内部等效电路.

石英晶体振荡器不工作时,可以看作与金属板之间的静电电容;L、C为压电谐振的等效参量;R为振动摩擦损耗的等效电阻。石英晶体谐振器存在一个串联谐振频率Fs(1/2π),同时也存在一个并联谐振频率y・p(1/2π)。由于CO与Cl,y・p与y・s之间之差值很小,且R、C也很小,所以谐振电路的品质因数Q非常高.

使石英晶体振荡器组成的振荡器频率稳定度高。石英晶体振荡器的振荡频率既可近似工作于ys处,也可工作在.厂p附近,因此石英晶体振荡器可分串联型和并联型两种。用石英晶体谐振器及其等效电路,取代LC振荡器中构成谐振回路的电感(L)和电容(C)元件。

晶振的分类,按精度(或频率稳定度)分类:普通晶振、精密晶振、中精密晶振。

按封装结构及外形分类:金属外壳晶振、玻璃外壳晶振、胶木壳晶振、塑料外壳晶振。

按引出电极数目分类:双电极(二端)型晶振、三电极(三端)型晶振、四电极(四端)型晶振。

按用途分类:电视机用、影碟机用、无线通信用、电子钟表用。

按基本谐振电路分类:并联晶振、串联晶振。

符合引脚,常用晶振简介,目前常用晶振有两大类,有无源晶振与有源晶振两种。

无源晶振(Crystal) 无源晶振要和分立的阻容元件协同,才能产生振荡信号。在MCU中常使用的2脚或3脚的品振,就是这种晶振.是一种目前最常用的晶振。

源晶体需要芯片,有源晶振(oscillator) 用石英晶体作振荡器时,通常要结合具体的振荡电路,才能完成完整的振荡,将完整的振荡电路称为有源电路。如果把完整的带晶体(无源晶体)的振荡电路(或者再加其他控制功能电路)集成在一起,封装好,引出4个引脚(贴片式封装),这种晶振称为有源晶振,有源晶振是将无源晶振经过深加工。有源晶振的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。

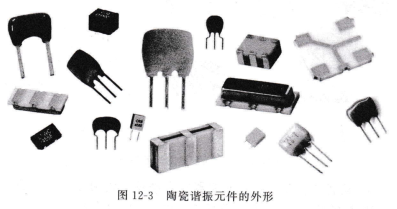

陶瓷谐振元件,陶瓷谐振元件是由压电陶瓷制成的谐振元件,也是利用压电效应工作的元件。陶瓷谐振元件的基本结构、工作原理、特性、等效电路及应用范围与晶振相似。陶瓷谐振元件的外形如图12-3所示。

陶瓷谐振元件主要有陶瓷滤波器、陷波器及鉴频器等。陶瓷谐振元件的外形,陶瓷谐振元件的分类

按功能和用途分类:陶瓷滤波器、陶瓷谐振器、陶瓷陷波器。

按引出端子数分类:2端组件、3端组件、4端组件、多端组件。

按照外形结构分类:通孔(直插)式、贴片式。

常用陶瓷谐振元件简介,陶瓷谐振器 陶瓷谐振器是指产生谐振频率的陶瓷外壳.
