CEU21A3 各信号之间时序关系
发布时间:2020/1/1 11:37:06 访问次数:1791

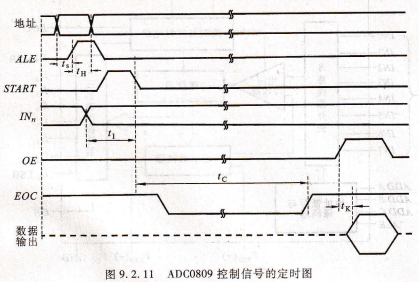

CEU21A3ADC0809控制信号的时序图如图9.2.11所示,该图描述了各信号之间时序关系。
ADC0809控制信号的定时图,脱E信号在地址信号有效后加入,在其上升沿将地址信号锁存于地址锁存与译码器,选择输人通道,在通道信号有效后经JI时间,在SmRr的下降沿电路开始A/D转换。经tc时间转换结束,EOC的高电平将结果存于三态输出缓冲器,0E的高电平到来后的JK时间,数字信号送出。
参考电压的调节,在使用A/D转换器时,为保证其转换精度,要求输人电压满量程使用。如果输入电压动态范围较小,则可调节参考电压yREF以保证小信号输人时ADC0809芯片8位的转换精度。
接地模数、数模转换电路中要特别注意地线的正确连接,否则就会产生严重的干扰,影响转换结果的准确性。A/D、D/A及取样保持芯片上都提供了独立的模拟地(AGND)和数字地(DGND)的引脚。在线路设计中,必须将所有器件的模拟地和数字地分别相连,然后将模拟地与数字地仅在一点上相连接。地线的正确连接方法所示。
下面以数据采集系统为例介绍ADC0809的典型应用。
在现代过程控制及各种智能仪器和仪表中,为采集被控(被测)对象数据达到由计算机进行实时控制、检测的目的,常用微处理器和A/D转换器组成数据采集系统。单通道微机化数据采集系统的示意图所示。
在并行比较A/D转换电路中,若输入电压vI为负电压,试问电路能否正常进行A/D转换?为什么?如果不能正常工作,需要如何改进电路?
己知在所示并行A/D转换器中EF=10V,%=9Ⅴ,试问输出数字量常数;(b)时钟脉冲频率;(c)输入信号电压;(d)计数器位数;(e)运放的零漂;
比较并行比较型A/D转换器、逐次比较型A/D转换器、双积分型A/D转换器的优、缺点,试问应如何根据实际系统要求合理选用?
9D/A是组成现代数字系统的重要部件,应用日益倒T形电阻网络D/A换器具有如下特点:电阻网络仅有R和2R两值;各2R支路电流Ji与相应D数码状态无关,是一定值;由于支路电流流向运放反相端时不存在传输时间,因而具有较高的转换速度。
够在权电流型D/A转换器中,由于恒流源电路和高速模拟开关的运用使其具有精度高、转换速度快的优点,双极型单片集成D/A转换器多采用I此种类型电路。
D/A转换器有两种输出方式。双极型输咄电路与输入编码有关。无论哪种输出方式,在使用时应注意进行零点和满量程调节。
翮不同结构的A/D转换器有各自的特点,在要求转换速度高的场合,可选用并行A/D转换器;在要求精度高的情况,可以采用双积分型A/D转换器,当然也可选用高分辨率的其他形式A/D转换器,但成本会增加。由于逐次比较型A/D转换器在一定程度上兼顾了以上两种转换器的优点,因此得到普遍应用。
A/D转换器和D/A转换器的主要技术参数是转换精度和转换速度。目前,A/D与D/A转换器的发展趋势是高速度、高分辨率以及易于与微型计算机接口。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
