注意“噪声”干扰,地线上较大的回路电流对测量会造成干扰,导致测量结果不准确,甚至使测试不能进行,很多仪表在这种情况下会显示出“Noise”或类似符号。

由于钳口法测量采用电磁感应原理,易受干扰,测量误差比较大,不能满足高精度测量要求,所以建议在外界有强干扰的情况下选用地桩辅助法进行测量。

另外,由于钳形接地电阻表的特殊结构,使它可以很方便地作为电流表使用,很多这类仪表同时具有钳形电流表的功能。

测试探头用示波器测量电信号,需要对输人信号进行衰减,由测试探头的衰减系数进行控制。一般分为×1和×10两挡。此衰减系数改变仪器的垂直挡位比例,从而使得测量结果正确反映被测信号的电平。默认的探头菜单衰减系数设定值为×lO,如图4-14所示。

使用前,将探头连接器上的插槽对准示波器同轴电缆插接件上的插口并插人,然后向右旋转以拧紧探头。

探头补偿在首次将探头与任一输人通道连接时,进行探头补偿调节,使探头与输入通道相配。未经补偿或有补偿偏差的探头会导致测量误差或错误。

将探头菜单衰减系数设定为“×10”,将探头上的开关设定为“×10”,并将示波器探头与CH1连接。如使用探头钩形头,应确保与探头接触紧密。将探头端部与探头补偿器的信号输出连接器相连,基准导线夹与探头补偿器的地线连接器相连,打开CH1,然后按“AUTO”功能键。几秒钟内,可见到方波显示(方波标准在示波器前面板上有标识)。检查显示波形形状,如图4-15所示。

补偿过度,补偿正确探头,补偿补偿不足,如需要,请用非金属质地的螺丝刀调整探头上的可变电容,直到屏幕显示的波形如图4-15中的“补偿正确”。用上述方法检测其他通道。

注:为了配合探头的衰减系数,需要在通道操作菜单相应调整探头衰减比例系数。如探头衰减系数为10:1,示波器输入通道的比例也应设置成×10,以避免显示的挡位信息和测量的数据发生错误。

示波器的使用,垂直控制系统,垂直控制系统用于调节被测信号光迹在屏幕垂直方向的位置。

当转动垂直“POSITION”旋钮时,指示通道地(GROUND)的标识跟随波形而上下移动。

如果通道耦合方式为DC,通过观察波形与信号地之间的差距来快速测量信号的直流分量。

如果通道耦合方式为AC,信号里面的直流分量被滤除,并显示信号的交流分量。通过波形窗口下方的状态栏显示的信息,确定任何垂直挡位的变化。转动垂直测试探头.

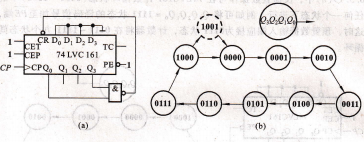

仅在时钟CP的下降沿被执行,这意味着第二个always语句内部next~state的值变化会在时钟CP下降沿到来时被传送给current~state c第二个anways语句把现态current~state和输人数据Data作为敏感变量,只要其中的任何一个变量发生变化,就会执行顺序语句块内部的case语句,跟在case语句后面的各中状态的转换以及输出信号。注意,在Mealy型电路定的状态时,如果输入信号A发生变化.
