JAN1N3036B钳形接地电阻表,示波器的操作、功能和应用,示波器的操作,功能面板钳形接地电阻表和手摇式接地电阻表的测量原理完全不同。手摇式接地电阻表在使用时,应将被测接地桩与设备断开,以避免设各自身接地体影响测量的准确性。钳形接地电阻表是用来测量任何有回路系统的接地电阻,在仪器本身能产生一个电源电势,通过钳口内部的电磁线圈,利用电磁感应原理,在构成环路的被测线缆中产生电流,同时钳口测出回路中的电流,即可计算出回路中的总阻抗,测试结果直接在LCD显示屏上显示。

钳形接地电阻表的最大特点是不需要辅助地极,只要钳住接地线就能测出其接地电阻;它还有一个很大的优点是可以对在用设各的接地电阻进行在线测量,而不需切断设各电源或断开地线。另外,它具有快速测试、操作简单等优点,并具有数值保持及智能提示等独特功能。但也存在着精度不高的问题,特别是接地电阻在小于0.7Ω以下时,无法分辨。

钳形接地电阻表测量注意事项:

注意是否单点接地,被测地线是否已与设备连接,有无可靠的接地回路。

示波器是常用的电子仪器之一。它可以将电压随时间的变化规律显示在荧光屏上,以便研究它的大小、频率、相位和其他的变化规律,还可以用来显示两个相关的电量之间的函数关系。因此,示波器已成为测量电量以及研究可转化为电压变化的其他非电学物理量的重要工具之一。

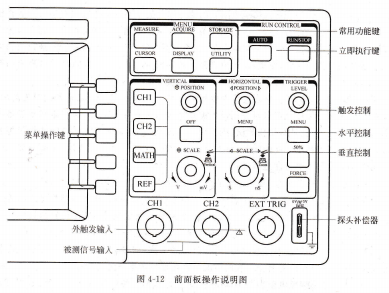

数字示波器向用户提供简单而功能明晰的前面板,以进行基本的操作。一般包括旋钮和功能按键。通过菜单操作键,可以设置当前菜单的不同选项。通过不同的功能键,可以进入不同的功能菜单或直接获得特定的功能应用,如图4-12所示。不同厂家的产品,前面板不同,但功能基本相同。

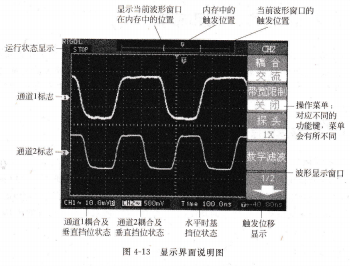

显示屏通过显示界面,用户可以观察到被检测参数的波形及界面各部分的说明,如图4-13所示。



进制集成计数器;如果u<Ⅳ,则要用多个M进制计数器来构成。下面结合例题分别介绍这两种情况的实现方法。

用74LⅤC161构成九进制加计数器。解:九进制计数器应有9个状态,而74LVC161在计数过程中有16个状态。因此属于乃r)Ⅳ的情况。如果设法跳过多余的7个状态,则可实现模9计数器。通常用两种方法实现,即反馈清零法和反馈置数法。描述状态图是十分方便的,可以直接写出描述语句。

描述状态图的方法很多,最常用的是利用always语句和case语句。是一个有3个状态的状态图,可用于检测连续输人序列110,它的Verilog描述如例所示。其中用通常的方法定义了电路的输人、输出、时钟以及清零信号,保存着电路状态值的触发器用标识符current~state、next~state进行定义.

反馈清零法适用于有清零输入端的集成计数器。74LVC161具有异步清零功能,在其计数过程中,不管它的输出处于哪一状态,只要在异步清零输人端加一低电平电压.
