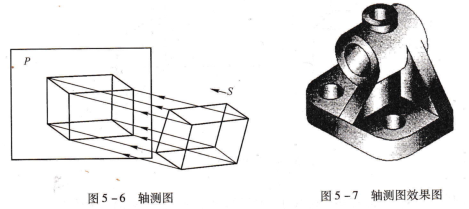

MAX6382XR16D3T正等测图,将物体放置成使它的三个坐标轴与轴测投影面具有相同的夹角(三个坐标轴的夹角都是120°),然后用正投影方法向轴测投影面投影,就可得到该物体的正等轴测投影图,简称正等测图。

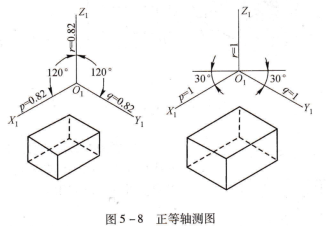

如图5-8所示,正等测图的三个轴间角相等,都是120°;二个轴向变化率(轴测图上的投影长度与实物长度之比)也相等,都是卫遇红为作图方便,常取轴向变化率为1(即P=g=r=1),称为简化轴向变化率。采用简化轴向变化率画成的正等测图比实际投影的尺寸约大22%,但是并不影响立体感,作图却简便多了。

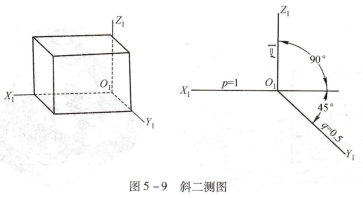

正等轴测图,斜二测图,将物体放置成使它的一个坐标面平行于轴测投影面,然后用斜投影的方法向轴测投影面投影,用这种图示的方法画出来的轴测图称为斜二等轴测图,简称斜二测图。机械制图国标规定,斜二测的两根坐标轴o1x1与01z1互相垂直,轴向变化率为P=r=1,第三个坐标轴01 yl与01z1轴成135°的轴间角,轴向变化率g=0.5,如图5-9所示。

在图5-9中,轴的轴向变化率和轴间角的大小无关。图的正面形状能反映形体的正面真实形状,特别是当形体正面有圆和圆弧时,画图简单方便,这是它的最大优点。

多面正投影图,由正投影法所得的图形称为正投影图,用正投影法将物体分别投射到相互垂直的几个投影面上,如;v、h、W面,得到三个投影,然后将h、W面旋转,使其与v面在一个平面内。

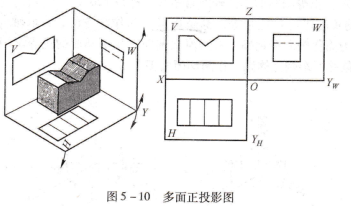

这种用一组投影表达物体形状的图,称为多面正投影图,如图5-10所示。

多面正投影图,正投影图直观性不强,但能正确反映物体的形状和大小,而且作图方便,度量性好.所以在工程上得到广泛应用。

投影规律及基本视图,投影规律,如图5-11所示,三个互相垂直相交的投影面将至间分为八个部分,每部分为一个分角q依次为I~Ⅷ分角。将物体放在第一分角内(h面之上、y面之前、w面之左)而得到的多面正投影.
