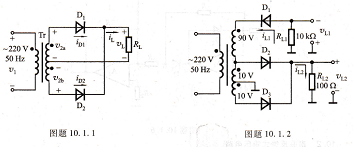

TLV2774AMDREP小功率整流滤波电路,变压器二次侧有中心抽头的全波整流电路如图题10,1.1所示,二次侧电源电

压为u2a=-u2b=2v2sin ωt,假定忽略二极管的正向压降和变压器内阻:试画出v2a、u2b、iD1、iD2、iL、vL及二极管承受的反向电压vR的波形;已知V2(有效值),求yL、J1(均为平均值);计算整流二极管的平均电流JD、最大反向电压yRM;若已知yL=30V,JL=80mA,试计算V2a、V2b的值,并选择整流二极管。

电路参数如图题10.1.2所示,图中标出了变压器二次电压(有效值)和负载电阻值,若忽略二极管的正向压降和变压器内阻,试求:RL1、RL2两端的电压yL1、yL2和电流了L1、IL2(平均值);



通过整流二极管D1、D2、D3的平均电流和二极管承受的最大反向电压。

桥式整流、电容滤波电路如图10.1.4所示,已知交流电源电压yl=220v、50Hz,RL=50Ω,要求输出直流电压为24V,纹波较小。

选择整流管的型号;选择滤波电容器(容量和耐压);确定电源变压器的二次电压和电流。

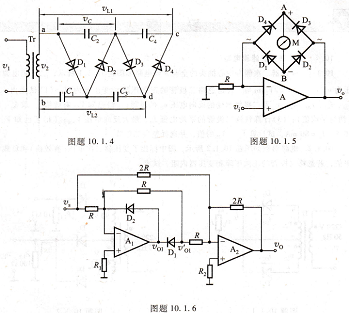

10.1.4 如图题10.1.4所示倍压整流电路,要求标出每个电容器上的电压和二极管承受的最大反向电压;求输出电压yLl、yL2的大小,并标出极性。

图题10.1,5是一高输人阻抗交流电压表电路,设A、D都为理想器件,被测

电压Ui=2VIyisinWT。当vi瞬时极性为正时,标出流过表头M的电流方向,说明哪几个二极管导通;写出流过表头M电流的平均值的表达式;表头的满刻度电流为

100uA,要求当yi=1Ⅴ时,表头的指针为满刻度,试求满足此要求的电阻R值;若将

1V的交流电压表改为1V的直流电压表,表头指针为满刻度时,电路参数R应如何改变?

10.1.6 如图题10.1.6所示电路中,AI组成一线性半波整流电路,A2组成一加法电

路,二者构成一线性全波整流电路。试画出其输人一输出特性vO=F(US);试画出os=10sin ωT(V)时UO1t和UO波形;说明此电路具有取绝对值的功能。

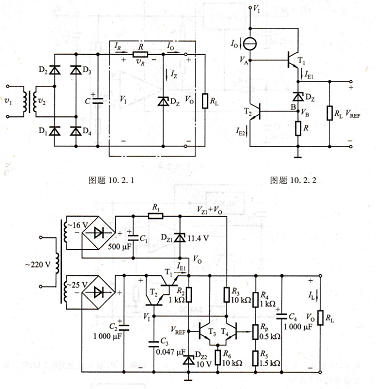

串联反馈式稳压电路,并联稳压电路如图题10.2.1所示,稳压管Dz的稳定电压VZ=6Ⅴ,VI=18V,C=1000 uF,R=l kΩ,凡=1 kΩc,电路中稳压管接反或限流电阻R短路,会出现什么现象?求变压器二次电压有效值y2、输出电压yO的值;若稳压管Dz的动态电阻r7=20Ω,求稳压电路的内阻RO及△y0/Δyl的值;将电容器C断开,试画出pl、pO及电阻R两端电压oR的波形。

有温度补偿的稳压管基准电压源如图题10.2.2所示,稳压管的稳定电压△=6.3V,BJT TI的yBE=0.7ⅤOD7具有正温度系数+2.2 mⅤ/℃,而BJT T1的yBE1具有负温度系数一2mv/℃。当输人电压yl增大(或负载电阻RL增大)时,说明它的稳压过程和温度补偿作用;基准电压/R"=?并标出电压极性。

10.2.3 直流稳压电路如图题10,2.3所示,已知BJT T1的F1=20,T2的U2=50,yBE

=0.7V。试说明电路的组成有什么特点;电路中电阻R3开路或短路时会出现什么

故障;电路正常工作时输出电压的调节范围;当电网电压波动10%时,问电位器

RP的滑动端在什么位置时,T1管的ycF1最大,其值为多少?当yO=15v,RL=50Ω

时,T1的功耗Pcl=?



输出电压的扩展电路如图题10.2.4所示。设y32=y××,试证明yO=y××(可导可)(1+U)

10,2.5 图题10.2.5是具有跟踪特性的正、负电压输出的稳压电路、78L××为正电源输出电压+yO,试说明用运放741和功放管T1、T2使一yO跟踪+yO变化的原理(正常时+yO和一yO是绝对值相等的对称输出)。

10.2.6 图题10.2.6是由LM317组成输出电压可调的典型电路,当UI=yREF=1・2Ⅴ时,流过R1的最小电流J2min为(5~10)mA,调整端1输出的电流Jad((rRmin,yI~7o=2Vo求f的值;当R1=210Ω,R2=3 kΩ时,求输出电压yo;当uo=37V.
