HA13627多输入门,and、nand、or、nor、Xor和xnor是具有多个输人的逻辑门,它们的共同特点是:只允许有一个输出,但可以有多个输人。图4.6.1所示为与门元件

(and)模型的示意图,一般的调用形式为:

and  A.1(out.in1.in2.in3)

其中,调用名A1、NA1可以省略。nand、or、nor、xor、Xnor的调用形式与之类似,不再赘述。注意,调用门级元件时,在圆括号中出输人、输出变量,括号中左边的第一个变量必图4,6.1 3输人与门元件模型须是输出变量,即与原理图中的输出端对应。

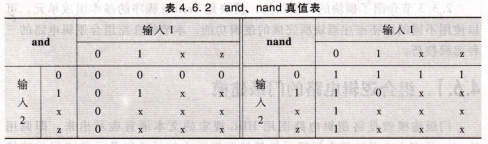

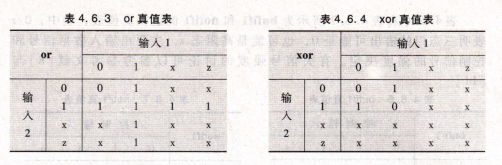

表4,6.2~表4.6.4是and、nand、or和xor元件的逻辑真值表,表中第一行对应于门的一个输入端，表中的第一列对应于门的另一个输人端 ,行 、列输人的运算结果列在表的中间部位，由表可知 ,只要输人中有一个为x或z,则输出必是Ｘ.nor和xnor的真值表从略。注意 ,多输入门的输出不可能为高阻态z。

多输出门

buf、not是具有多个输出端的逻辑门,它们的共同特点是:允许有多个输出,但只有一个输入。一般的调用形式为:

buf B1(out1,out2,....,IN)

not N1(out1,out2,....,IN)

其中,调用名B1、N1可以省略．图4.6.2所示是多个输出端反相器的示意图．

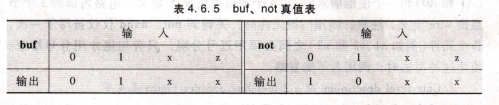

buf、not的逻辑真值表如表4.6.5所示．

三态门

bufif1①、bunfif0、notif1和motif是三态门元件模型,这些门有一个输出、一个数据输人和一个输人控制。如果输入控制信号无效,则三态门的输出为高阻态z。一般的调用形式为:

      bufif1 B1(0ut,in,ctrl);

      bufif0 Bo(0ut,in,ctrl);

      notif1 N1(out,in,ctrl);

      notif0 N0(out,in,ctrl);

其中,调用名B1、BO、N1、N0可以省略。图4.6.3所示是buaF1和motin的示意图．
