T74LS42R1=210Ω时,R2=?电路的最小输人电压y1min=?(4)调节R2从0变化到6.2 kΩ时,输出电压的调节范围。

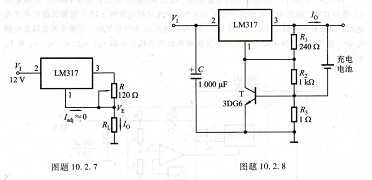

可调恒流源电路如图题10.2.7所示。当v3l=yREF=1.2V,R从0.8~120Ω改变时,恒流电流io的变化范围如何?(假设fadj≈0);当RL用待充电电池代替,若50mA恒流充电,充电电压yc=1.5v,求电阻RL=?
图题10.2.8是6V限流充电器,BJT T是限流管,ybE=0.6v,R3是限流取样电阻,最大充电电流foM=ybE/R3=0,6A,说明当fo>roM时如何限制充电电流。
开关式稳压电路,电路如图10.3.1所示,开关调整管T的饱和压降vces=1Ⅴ,穿透电流rcEo=1mA,pT是幅度为5V、周期为60us的三角波,它的控制电压vb为矩形波,续流二极管D的正向电压rD=o.6Ⅴ。输人电压yl=20v,uE脉冲波形的占空比c=0,6,周期r=60us,输出电压yo=12Ⅴ,输出电流Jo=1A,比较器C的电源电压ycc=±10V,试画出电路中,当在整个开关月期九连续情况下ut、pA、vB、ue、iL和Jo的波形(标出电压的幅度)。
电路给定条件如上题,当续流二极管反向电流很小时,试求开关调整管T和续流二极管D的功耗;当电路中电感器L和电容器C足够大时,忽略L、C和控制电
路的损耗,计算电源的效率。
反相(反极性)型开关稳压电路的主回路如图题10.3.3所示①,已知vI=12
=Ⅴ,yo=~15v,控制电压妒G为矩形波,电路中L、C为储能元件,D为续流二极管。试分析电路的工作原理;已知vi的大小和vG的波形,画出在ug作用下,iz在整个开关周期连续情况下ud、pns、ul、j和uo的波形,并说明qo与vI极性相反。
该电路的占空比g(05时,vo<yI;q>0.5时,vo>vi,即控制￠可使电路用于降压或升压场合。

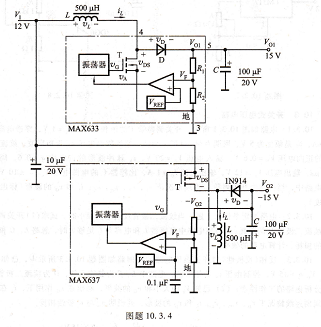

图题10,3.4所示是利用集成的升压型MAX633和反极型MAX637,外接电感l、电容C和二极管D组成的由+12Ⅴ汽车电池产生供给运放的±15V电源的低功率开关电源,试分析电路的工作原理,当MOSFET控制电压uG为矩形波时,在整个开关周期电感电流il连续情况下分别画出升压型和反极型两组开关稳压电路ud、uds,il、ul,tz,vo和yo的波形。
在整个开关周期r电感电流j乙有断流条件下的工作特性,当vb的波形和vi已知时,画出vb、il、pE和qo的波形。
整流、滤波、稳压电路如图题10.2.1所示。设正弦电压v2的振幅为17V,
频率为50 Hz,二极管采用1N4148,稳压管用1N750,它的‰=10V,Jz(m而)=1 mA。当负载电流为50 mA(凡=200Ω)时,试分析;(1)C=1 000 uF,正常稳压时,R的取值范围,并绘出输出电压波形;(2)R=40Ω,正常稳压时,C的取值范围,并绘出输出电压波形。
SP10.4.2 绝对值电路如图题10.1.6所示,A1、A2采用uA741,二极管DJ、D2用
1N4148,电路中R=10 kΩ,运放工作电压为±12V,且同相端电阻为零。
