pc7447AMGH1000NB从图中看出,如果输人信号DCBA按照0000到1001的顺序反复循环 ,在译码器 的输出端Y0~y9依次输出脉冲信号 ,将这组脉冲作为控制信号 ,可以控制数字电路或系统按照事先规定好 的顺序进行一系列操作 。因此 ,译码器可以用于构成顺序脉冲产生电路 。

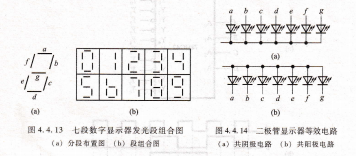

七段显示译码器,在数字测量仪表和各种数字系统中,都需要将数字量直观地显示出来,数字显示电路通常由译码驱动器和显示器等部分组成。数码显示器就是用来显示数字、文字或符号的器件。七段式数字显示器是目前常用的显示方式,图4.4.13表示七段式数字显示器利用不同发光段的组合,显示0。9等阿拉伯数字。

普遍使用的七段式数字显示器发光器件有发光二极管和液晶显示器,这里主要介绍前者。发光二极管构成的七段显示器有两种,共阴极和共阳极电路,如图4.4,14所示。共阴极电路中,七个发光二极管的阴极连在一起接低电平,需要某一段发光,就将相应二极管的阳极接高电平。共阳极显示器的驱动则刚好相反。

为了使数码管能显示十进制数,必须将十进制数的代码经译码器译出,奥后经驱动器点亮对应的段。例如,对于8421BCD码的0011状态,对应的十边制数为3,则译码驱动器应使色、D、c、d、g各段点亮。译码器的功能就是,对应于某一组数码输人,相应的几个输出端有有效信号输出。

常用的集成七段显示译码器有两类,一类译码器输出高电平有效信号,用来驱动共阴极显示器,另一类输出低电平有效信号,以驱动共阳极显示器。下面介绍常用的CMOs七段显示译码器74HC4511。

74HC4511七段显示译码器逻辑符号如图4.4,15所示,功能表如表4,4.9所示。当输人8421BCD码时,输出高电平有效,用以驱动共阴极显示器。当输入为1010~1111六个状态时,输出全为低电平,显示器无显示.该集成显示译码器设有三个辅助控制端LE、BL、LT,以增强器件的功能,现分别简要说明如下.
