PX0580/63由上分析可知,电路在v1上升和下降过程中有两个不同的阈值电压,电路为反相输出的施密特触发器。

值得指出的是,由于集成电路内部器件参数差异较大,电路的vt+和vt的数值有较大的差异,不同的vdD有不同的vt+、vt-值,即使7DD相同,不同的器件也有不同的vt+和vt-值。

施密特触发器的应用,施密特触发器的应用较广,下面介绍几个典型的应用

波形变换,例如,在施密特触发器的输人端加人正弦波,根据电路的电压传输特性,可对应画出输出电压波形,如图8.2.5所示。施密特触发器将正弦波vI变换成同频率的矩形波。改变施密特触发器的%+和%~就可调节v0的脉宽。将非矩形波变换为矩形波,也可以采用施密特触发器。

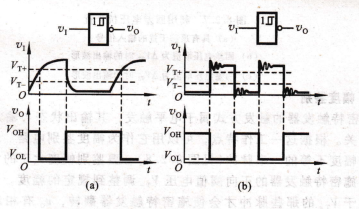

波形的整形与抗干扰,如图8.2.6(a)所示,当传输线上电容较大时,矩形波的上升沿和下降沿都会明显地被延缓。如果传输线较长,且接收端的阻抗与传输

线的阻抗也不匹配,则在波形的上升沿和下降沿还会产生阻尼振荡,如图8.2.6(b)所示。

次按开关时,实现继电器的断开。在电路设计中,就是利用双D触发器的反转功能。在实际应用中,可以结合芯片SC2262/SC2272来进行无线遥控控制。

AC220V市电经过电源变压器降压,经过二极管桥式整流,瓷片电容C2用于滤除由市电引入的高频干扰,电容容量为0.01uF,电解电容C1滤波后送入7805第1脚,第2脚接地,第3脚输出稳定的电压,电压为5V。经过瓷片电容(14滤除高频干扰,电解电容C3滤波得到稳定5V电压,使CD1013点动式开关电路工作。电声元件是一种将电信号转换为声音信号或者是将声音信号转换成电信号的换能元件。能将电信号转换成声频信号的电声元件有扬声器、耳机;能将声音信号转换成电信号的电声元件为传声器(或称为话筒)。电声元件主要在家用电器、音响、玩具、测量仪器等各种电子电器设备中的应用十分广泛。

声器件的识别，扬声器的分类．扬声器的种类很多,一般情况下可按工作原理、振膜形状以及放声频率范围等来分类。

按工作原理(辐射方式)分类:电动式扬声器、电磁式扬声器、静电式扬声器、压电式扬声器。

按振膜形状分类:纸盆扬声器、球顶形扬声器、带式扬声器、平板驱动式扬声器。

按放声频率分类:低音扬声器、中音扬声器、高音扬声器、全频带扬声器。
