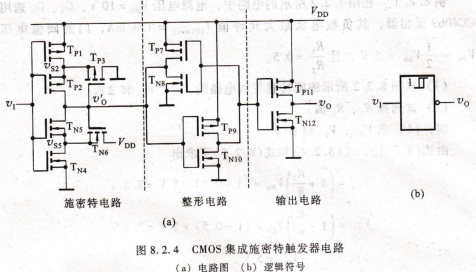

TZA1050下面着重讨论施密特电路的工作原理。施密特电路由P沟道MOS管TP1~TP3、N沟道MOs管TN4~TN6组成,设P沟道MOs管的开启电压为7TP,N沟道MOS管开启电压为‰N。

电路的输入信号vl为三角波。当vI=0时,TP1、TP2导通,TM、TN5截止,电路中吒为高电平(u≈vDD),TP3截止,TN6导通,电路为源极跟随器。TN5的源极电位v s5≈yDD~7DsN6,该电位较高。u0=v0H。

v1电位逐渐升高,当vl)%N时,TN4导通,由于TN5的源极电压″s5较大,即使oI>yDD,TN5仍截止。v1继续升高,直至TP1、TP2的栅源电压减小,使Tpl、TP2趋于截止,其内阻增大并使吨和vs5开始下降。当vITvs5≥%N时,TN5才开始导通,并引起如下正反馈过程:

(TN5导通电阻)↓

于是,T人5迅速导通,吨随之也急剧下降,致使TP3很快导通,并带动v s2g下降,T”截止,v0≈0。VI的继续升高,最终使TPl也完全截止,输出电压v。从高电平跳变为低电平v0=y0L。在7DD>>%N+|%p|的条件下,电路的正向阈值电压‰+远大于了7DD。

同理,在逐渐下降的过程中,在|vI-z s2|)|yrP|时,与″1上升过程类似,电路也会出现一个急剧变化的工作过程,使电路转换为v′。为高电平,钞。v0H的状态。在下降过程中的负向阈值电压yT~也远低于1/2.

三端稳压器的主要参数,输出电压U =端稳压器的各工作参数符合规定时的输出

电压值。对于固定输出二端稳压器是常数;对于可调式输出三端稳压器是输出电压范围。

输出电压偏差 对于固定输出三端稳压器,实际输出的电压值和规定的输出电压之间往往有一定的偏差。偏差值一般用百分比表示,也可以用电压值表示。

最大输出电流rcM 三端稳压器能够保持输出电压不变的最大电流。

最小输人电压m in 输人电压值在低于最小输人电压值时,三端稳压器将不能正常工作。

最大输入电压Gmax三端稳压器安全t作时允许外加的最大电压值。

最小输人、输出电压差(Ui―u0) 二端稳压器能正常工作时的输人电压与输出电压的最小电压差值。

电压调整率S\r当=端稳压器负载不变而输人的直流电压变化时,所引起的输出电压的相对变化量。Sv常用下式表示:

78××系列三端集成稳压器的检测,将指针式万用表置于R×1k挡,测量78××系列三端集成稳压器各引脚之间的电阻值。用指针万用表测量出78××系列=端集成稳压器各引脚之间的电阻值,可以根据测量的结果粗略判断出被测集成稳压器的好坏,如表9-8所示。

正测是指指针式万用表黑表笔接稳压器的接地端,红表笔去依次接触另外两引脚。 负测是指指针式万用表红表笔接稳压器的接地端,黑表笔依次接触另外两引脚。
