电压一时间型分段器原理接线

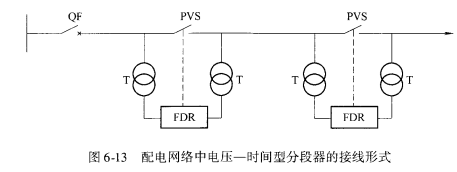

电压一时间型分段器又称自动配电开关,是凭借加电压、失电压的时间长短来控制其动作的,失电压分闸,加电压合闸或闭锁。配电网络中电压一时间型分段器的接线形式如图⒍13所示。

图⒍13 配电网络中电压一时间型分段器的接线形式

其中PⅤS为真空开关,也即是电压一时间型分段器的开关本体。T为电源变压器,是开关的动力电源。FDR是故障检测器,用来检测开关两端的电压,当检测到馈线有电压时,真空开关就闭合。

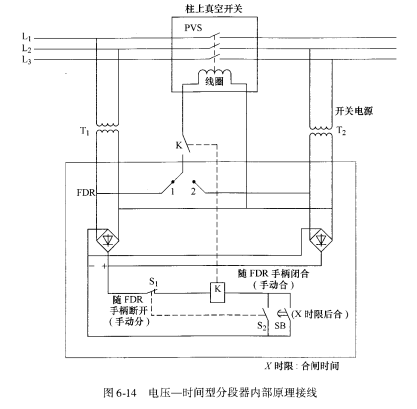

电压―时间型分段器内部原理接线如图⒍14所示。

电压一时间型分段器由开关本体PⅤs、开关电源变压器T、整流回路、故障检测回路FDR组成。开关接人配电网时,根据实际的馈电情况,接入Tl或者T2电。若电源侧在图⒍14所示左侧,则接人T1,开关电源变压器Tl接受馈线电压,供给两个并联工作的桥式整流器。桥式整流器的直流输出回路是:直流电源+→手动常闭触点s1→FDR继电器线圈Κ手动常开触点S2和触点SB直流电源一。若直流电源有电,S2或SB触点闭合,线圈K有电,触点K闭合,PⅤs的励磁线圈有电,PⅤS将关合。如果励磁线圈的电压失去,PⅤS自动分断。K触点闭合的条件:FDR的手柄处于手动关合位置;或者分段器一侧得到电压的时间超过X时限后SB触点闭合。当分段器失电压或者将FDR的手柄置于手动开断的位置,触点S1分断”触点Κ断开,PⅤS的励磁线圈失去电压,PⅤs开断。

电压一时间型分段器有两套功能:一是正常运行时闭合,作为分段开来用;二是正常运行时断开,作为联络开关来用。这两种功能的切换可以利用故障检测器FDR底部的操作手柄来切换。
