稳态实验记录及分析

   稳态实验主要是从有无整流负载,有无消弧线圈L,R为0Ω、%Ω、120Ω等情况进行的。实验采用美国泰克Power Quality Analyzer nLlk斟3,Ⅱuke PM63∝等进行录波和数据测量,取得了大量的数据,限于篇幅,仅选取部分谐波实验数据如下。

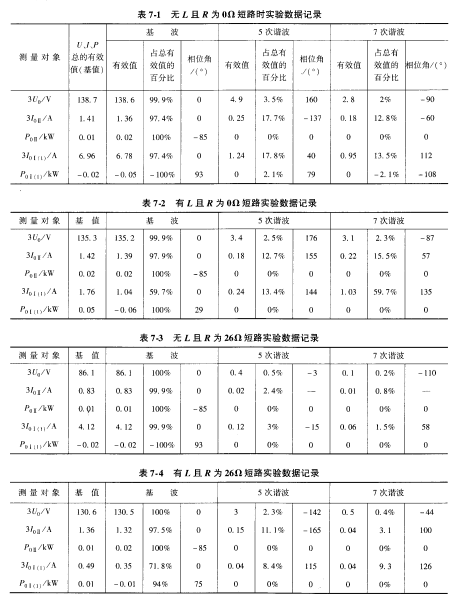

    表⒎1详细标注了各栏的含义,表⒎2~表⒎10进行了简化,其各栏含义同表⒎1,各表中基值栏表示所测电压、电流和功率的总有效值,基波下的三栏分别表示基波的有效值、基波占基值的百分比和基波的相位角,5次、7次谐波下的二栏与基波下的三栏含义类同。各表中“~”表示因所测信号微弱,受外界干扰波动很大,无法准确读取数据。L代表消弧线圈,无L表示为NUS系统,有L表示为NES系统;R为接地短路过渡电阻的大小,R=0Ω表示短路,即金属性直接短路,R=%Ω、R=120Ω表示经过过渡电阻短路。
