实验数据分析结果
1)对于无乙的系统,当R=0Ω时短路,利用基波、5次、7次谐波的大小和相位均可判断。但当经过渡电阻R接地短路时,5次、7次谐波信号微弱,但此时仍可用基波的大小和相位进行判别(不带整流负载时)。
对于无L的系统,5次、7次谐波不仅受过渡电阻的影响,而且也受整流负载的影响,R=0Ω短路仍可用5次、7次谐波的大小及7次谐波相位进行判别,但5次谐波相位失效。R=112Ω短路时,5次、7次谐波信号弱,大小相位同时失效。此种情况下利用基波的大小和相位仍可判别。综上,对于无乙的系统,基波判别。
2)无整流负载时,对于有L的系统,R=0Ω短路时,只可用7次谐波的大小相位判别,随着过渡电阻R的增大,基波、5次、7次谐波大小和相位均失效。有整流负载时,R=0Ω短路,利用7次谐波大小可以判别,基波、5次谐波大小相位失效,但随着R的增大,全失效。综上,对于有L的系统,可用7次谐波的大小和相位进行判别。
暂态实验记录及分析
1.实验记录
暂态实验主要是从外加照明电或直接接发电机,有无整流负载,有无消弧线圈L,接地电阻R为0Ω、120Ω等情况进行的。实验采用SC16型光线记录示波器等同时记录在发生单相接地故障前后的零序电压3%,相电压σa以及线路I第一段零序电流3几I(l),线路I第二段零序电流3几I(2”线路Ⅱ零序电流3几Ⅱ波形变化情况,取得了大量的波形,限于篇幅,仅选取部分波形如下。
(1)外加照明电

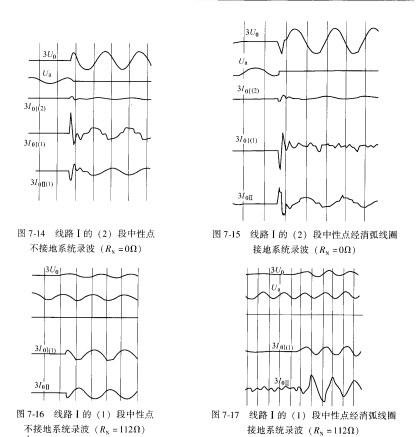

图⒎14和图⒎15对应的短路条件:线路I的(2)段发生单相接地故障,过渡电阻RN=0Ω。图⒎16和图⒎17对应的短路条件:线路I的(1)段发生单相接地故障,RN=112Ω。
(2)直接接发电机
图⒎18和图⒎19对应的短路条件:线路I的(2)段发生单相接地故障,过渡电阻R、=I12Ω。
实验数据分析结果
1)对于无乙的系统,当R=0Ω时短路,利用基波、5次、7次谐波的大小和相位均可判断。但当经过渡电阻R接地短路时,5次、7次谐波信号微弱,但此时仍可用基波的大小和相位进行判别(不带整流负载时)。
对于无L的系统,5次、7次谐波不仅受过渡电阻的影响,而且也受整流负载的影响,R=0Ω短路仍可用5次、7次谐波的大小及7次谐波相位进行判别,但5次谐波相位失效。R=112Ω短路时,5次、7次谐波信号弱,大小相位同时失效。此种情况下利用基波的大小和相位仍可判别。综上,对于无乙的系统,基波判别。
2)无整流负载时,对于有L的系统,R=0Ω短路时,只可用7次谐波的大小相位判别,随着过渡电阻R的增大,基波、5次、7次谐波大小和相位均失效。有整流负载时,R=0Ω短路,利用7次谐波大小可以判别,基波、5次谐波大小相位失效,但随着R的增大,全失效。综上,对于有L的系统,可用7次谐波的大小和相位进行判别。
暂态实验记录及分析
1.实验记录
暂态实验主要是从外加照明电或直接接发电机,有无整流负载,有无消弧线圈L,接地电阻R为0Ω、120Ω等情况进行的。实验采用SC16型光线记录示波器等同时记录在发生单相接地故障前后的零序电压3%,相电压σa以及线路I第一段零序电流3几I(l),线路I第二段零序电流3几I(2”线路Ⅱ零序电流3几Ⅱ波形变化情况,取得了大量的波形,限于篇幅,仅选取部分波形如下。
(1)外加照明电
图⒎14和图⒎15对应的短路条件:线路I的(2)段发生单相接地故障,过渡电阻RN=0Ω。图⒎16和图⒎17对应的短路条件:线路I的(1)段发生单相接地故障,RN=112Ω。
(2)直接接发电机
图⒎18和图⒎19对应的短路条件:线路I的(2)段发生单相接地故障,过渡电阻R、=I12Ω。
