7次谐波的实用判据

    7次谐波的实用判据与基波的“群体比幅比相”基本相同,有如下的两个实用判据。

    1)幅值判据1:将各条线路的零序7次谐波电流的模值进行比较,找出最大的3个。

    2)相位判据2:比较找出前三条线路的零序7次谐波电流的相位,与其他两条相位相反的即为故障线路;若三者相位均相同,则为母线故障。

7次谐波的模值、相位计算也是采样傅里叶算法,其中谐波次数屁=7即可。相应的相位实用判据和选线流程也可参见7.4,3节,这里不再赘述。

    3.适于NEs系统选线的综合选线方案

    利用暂态首半波和7次谐波的这一综合选线方案以判断准确为首要目标,两者相互配合又相互独立。综合选线流程如图⒎31所示。

    图⒎31 综合选线流程

    图⒎30中暂态过程是否明显的判断按照如下方法进行:将排队找出的前3个电流J1、J2、几的首半波幅值maxval(在7.4.5节中已详细介绍了其计算过程)进行比较,若JI的值远大于几、几的值,则认为暂态过程明显;反之,不明显。综合选线方案充分利用了暂态和稳态的数据,选线的范围互相弥补,互相备用,将两种选线方案综合起来考虑,只是软件不同,分先后顺序执行,而硬件完全一样,不必分彼此,实现起来容易。

    NUGs选线方案验证实验

    优化模型

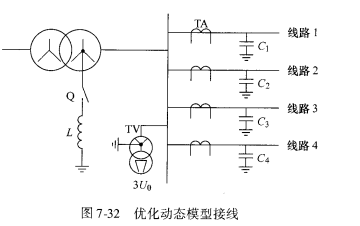

    为了更好的验证选线方案,在7.3节的基础上对动态模型进行了优化,用单相表示的接线如图⒎32所示。

    图⒎32中,线路1、2、3、4的每相对地电容分别为,CI=碉uF、C2=10uF、G =4uF、 C4 =2uF。 开关 Q 打开为NUS,闭合为NES。零序TA和TⅤ的二次端信号均接入ⅢU的数据采集通道,上位机程序可根据采集到的数据绘制出波形,有利于进行更加直观的分析判断。针对中性点接地方式的不同、补偿度的不同、故障点的不同、出线数目的多少、外加电压的大小、故障过渡电阻、短路的时刻等诸多种情况进行了实验,取得了大量的数据和波形,由于篇幅有限,仅选取部分结果陈述如下。
