平均值电压的测量

   平均值检波器的工作原理 IR3508MTRBF

   检波电路输出的直流电压正比于输入交流电压绝对值的平均值,这种电路称为平均值检波器。常见的原理电路如图4.2.5所示,图(a)及图(c)为典型半波检波式和全波检波式电路,图(b)及图(d)则分别为它们的简化形式,采用电阻代替部分二极管以降低成本。在微安表两端并联电容用于滤除检波后电流中的交流成分,避免表针抖动。

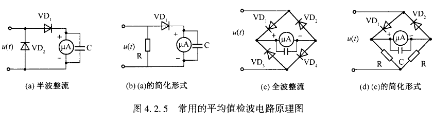

   图4,2,5 常用的平均值检波电路原理图

   由分析计算可知:平均值检波器中微安表的示值正比于被测电压的平均值,与其波形无关。由于被测交流电压多为正弦波,希望测量其有效值,因而采用正弦波有效值定度。当采用平均值检波器的电压表测量非正弦波电压时,要进行波形换算。
