脉冲电脉冲电压的测量压,一般指脉冲的幅值,选择上述峰值电压表来测量比较适合。 IRF3205STRLPBF但脉冲电压是脉冲周期r与脉冲宽度εw之比(即占空比)较大,会造成一定的测量误差。可以采用具有脉冲电压保持电路的脉冲电压表来测量。用宽频带示波器实现脉冲电压测量也是很方便的,并能显示出被测电压的瞬时幅度,以及脉冲波形的各部分电压值。

   脉冲电压表的原理

   以矩形波脉冲电压仍i为例,当用图4.2.21(a)所示的串联式峰值表测量时,检波器的输出电压乙c的波形如图(b)所示,其占空比可达102~104以上。电容器上电压的平均值σc小于被测脉冲电压幅值σp°

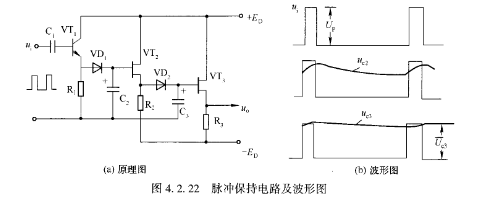

   用峰值表测量脉冲电压将引起较大的误差。为了修正它,需要知道等效电阻RΣ的值,电压表的R值,还要知道信号电压的占空比,这是很不方便的。从测量仪器方面考虑采取以下改进措施:将电压表中峰值检波器负载电阻R值尽量取得大一些(例如取1000MΩ以上),或用源极(或射极)跟随器代替电阻R,或利用脉冲电压保持电路来实现。其原理电路如图4.2.”(a)所示,图中ⅤTl管是射极跟随电路,可以减小仪器仪表对信号源的影响。被测脉冲信号经ⅤD1对C2充电;ⅤT2,ⅤT3管都接成源极跟随电路,ⅤT2源极电位跟随C2上电压的变化,经ⅤD2对C3充电。C3的值要比C2的值大一些,C3上的电压在整个脉冲周期内维持

近似等于被测脉冲电压的幅值σp’如图(b)中波形“c3所示,最后由ⅤT3源极输出至直流放大器等电路,驱动直流微安表指针偏转,从而实现对脉冲电压的测量。
