外差式电压表IR3086AMTRPBF

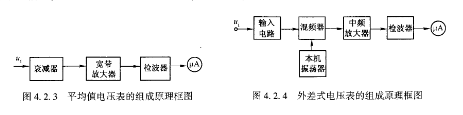

   其电路组成如图4.2.4所示,它是解决灵敏度和频率范围矛盾的一种方法。将被测电压信号通过输人电路(包括衰减器及高频放大器)后,其输出电压与本机振荡电压在混频器中变频,获得中频信号,再经中频放大器选频并放大,然后检波,驱动微安表偏转。

   图4.23 平均值电压表的组成原理框图

   图4,2.4 夕卜差式电压表的组成原理框图

    由于外差测量法的中频是固定不变的,中频放大器有良好的选择特性,这样就解决了放大器增益与带宽的矛盾,雨且可以削弱噪声的影响,所以具有较高的灵敏度(微伏级),频率范围也较宽。一般的高频微伏表都是采用这种结构。
