电位、电压和电动势

   电位、电压和A276308AL-70电动势对初学者较难理解,下面通过图⒈4来说明这些术语。

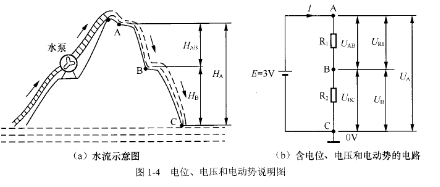

   (a)水流示意图

   (b)含电位、电压和电动势的电路

   图14 电位、电压和电动势说明图

   在图⒈4(a)中,水泵将河中的水抽到山顶的A处,水到达A处后再流到B处,水到B处后流往C处(河中),然后水泵又将河中的水抽到A处,这样使得水不断循环流动。水为什么能从A处流到B处,又从B处流到C处呢?这是因为A处水位比B处水位高,B处水位比C处水位高。

   要测量A处和B处水位的高度,必须先要找一个基准点(零点),就像测量人身高要选择脚底为基准点一样,这里以河的水面为基准(C处)。AC之间的垂直高度为A处水位的高度,用JJA为示,BC之间的垂直高度为B处水位的高度,用fir:为表示,由于A处和B处水位高度不一样,它们存在着水位差,该水位差用riJA:表示,它等于A处水位高度JfA与B处水位高度Jir:之差,即刀‰JfA JfB。为了让A处源源不断有水往B、C处流,需要水泵将低水位的河中的水抽到高处的A点,这样做水泵是需要消耗能量的(如耗油)。
