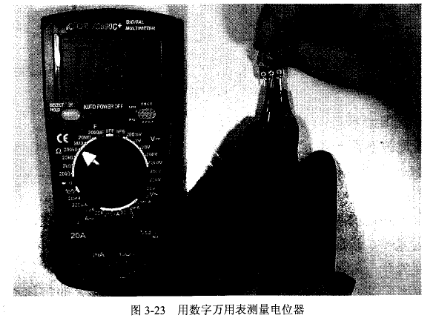

   用数字万用表检测电位器如图3-23所示。

   在选用电位器时,主要考虑标称阻值、额定功率和阻值变化特性应与电路要求一致,如果难于找到各方面符合要求的电位器,可按下面的原则用其他电位器替代:

   ①标称阻值应尽量相同,若无标称阻值相同的电位器,可以用阻值相近的替代,但标称阻值不能超过要求阻值的±⒛%。

   ②额定功率应尽量相同,若无功率相同的电位器,可以用功率大的电位器替代,一般不允许用小功率的电位器替代大功率电位器。

   ③阻值变化特性应相同,若无阻值变化特性相同的电位器,在要求不高的情况下,可用直线式电位器替代其他类型的电位器。

   ④在满足上面三点要求外,应尽量选择外形和体积相同的电位器。
