为了确定辐射源的耦合途径,首先对框体的背板和主控制板的PCB进行详细的检查。 KA239ADTF通过对背板及主控制板的PCB布线检查,发现干扰信号耦合到电源线的途径和原因有以下几种可能:
(1)背板上主控制板槽位的时钟布线离框体供电电源锶Ⅴ的地较近,同时与背板DGND的隔离距离为∞mil,可能会耦合到电源线。

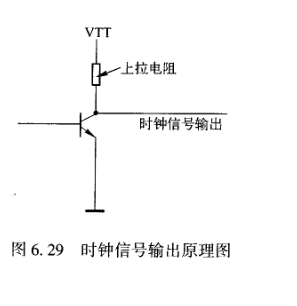

(2)时钟线布线是采用两端匹配的方式,通过上拉电阻匹配到ⅤT电源层。时钟信号输出原理图如图6,”所示。如果Ⅴm滤波电容选择的不合理,则可能会将干扰传人Ⅶm层,而Ⅴm层与一48Ⅴ的电源层在主控制板上有较大面积的重合,-48Ⅴ电源层很有可能被耦合到干扰。
