【原因分析】HAT2192WP-EL-E

    关于电源口传导骚扰测试的原理,可以参考案例3中的描述。图2.舛所示的测试配置图可以用图2.26表示其原理。

    图2.26 EUT接地线直接接地板时的原理图

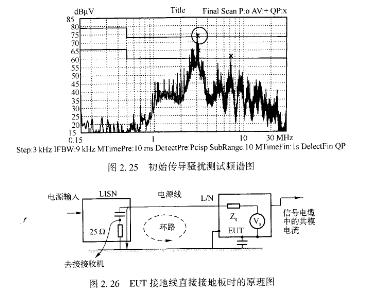

    图2.26所示为电源口传导骚扰测试时,被测设各(EUT)、线性阻抗稳定网络(LISN)、接收机之间的连接关系。图2.26中箭头线表示共模传导骚扰的电流,它在25Ω、两个50Ω电阻并联电阻上产生的压降就是所测量到的共模导骚扰电压结果(差模传导骚扰与本案例无关,不在图2.26中示出)。由图2.26可知,在该测试配置的情况下,电源线、LISN、EUT、EUT接地线及参考接地板之间形成了一个较大的环路(见图2.26中虚线)。关于环路在EMC中的意义已经在本书其他案例中提及(如案例29、77等)。

    根据电磁理论,环路既可以成为辐射必要条件中的天线,也可以成为接收干扰的环路接收天线:当环路中的磁通发生变化时,将在环路中感应出电流,其大小与闭环面积成正比,而且对于特定大小的环路,环路接收天线将在特定的频率上产生谐振。当图2.26中的大环路有感应电流时,必定增大流过LIsN中犭Ω电阻的电流,即LISN检测

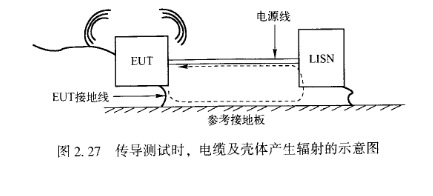

到更大的传导骚扰。传导骚扰测试在屏蔽室中进行。环路接收的干扰是从哪里来的呢?实际是来自EL丌通过其壳体和信号电缆产生的辐射,如图2.刀所示(测试中已经排除外界及辅助设备的影响)。
