二极管与储能、电压跌落、中断抗扰度

   【现象描述】K4H510838C-UCB3

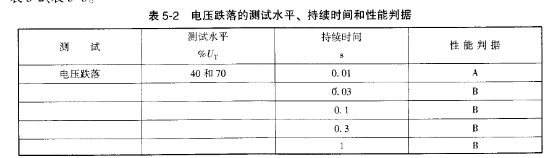

   某通信产品采用DC一鲳Ⅴ供电,内部工作电路的工作电压3.3Ⅴ由DC/DC开关电源得到。根据该产品的标准要求,要进行DC电源端口的电压跌落与中断测试,测试要求见表5-2、表5-3。

   注:直流电压跌落与中断测试时的B性能判据允许出现复位现象。

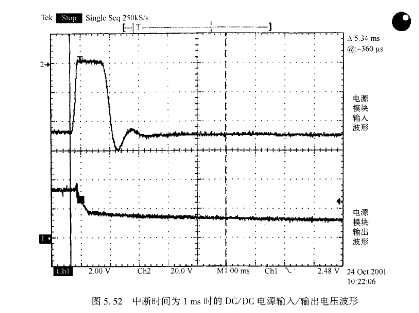

测试中发现,进行低阻状态下的0%电压中断测试时,当测试的中断时间为1~10ms时,DC开关电源模块电压输出出现关断现象,即没有输出电压,并不能自动恢复,一定要在输人电源掉电较长的时间后才能恢复(这种现象类似于电源本身的过流保护现象,本案例描述中简称这类现象为“保护”现象),测试不能通过。为了解决此问题,试图在被测试的直流电流端口上通过并联增加储能电容值来使测试通过,但是,再增加⒛0uF的储能电容都没有明显效果。中断测试的时间大于10ms日寸,不会出现这种现象,只是出现系统复位现象,按照直流电压跌落与中断测试时的B性能判据的要求,测试通过。图5.52和图5.53分别是低阻状态下测试时,测试的中断时间为1ms时的DC/DC电源输A/输出的电压波形和测试的中断时间为14ms时的DC/DC电源输入/输出的电压波形。
