在处理好GND线的基础上,接上RX、TX信号,100MHz处的辐射又升为~sd dBuⅤ/m,LM4040AIM3-4.1说明RⅩ、TⅩ信号线也需要进行滤波去耦处理。RX、TX信号线上串接100Ω/1OO MHz的磁珠,100MHz的辐射下降4dB,为sO dBuⅤ/m;加上磁珠后,将”0pF的电容接到金属面板 上,即在TⅩ、RⅩ信号线上进行滤波,如图6.8所示,则100MHz处的辐射变为33dBuⅤ/m,又下降了17dB。

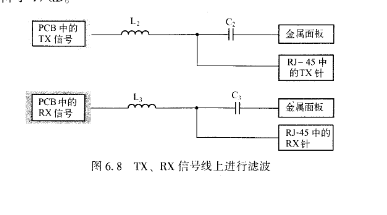

   图6.8 TX、RX信号线上进行滤波

   在如图6.8所示的连接方式下,将磁珠改为短接线,辐射又上升为弱dBuⅤ/m,说明磁珠是不能去掉的。

   PCB中的分割是一种减小PCB中各子系统间RF耦合的一种重要技术。在本案例中,I/0信号及地本身带有共模噪声,在设计之初已考虑采用分割的方法画出一块“静地”。“静地”应该是没有噪声的地平面。由于进、出静地的信号,包括RXD、TXD等均没有进行滤波去耦处理,从雨导致“静地”分割失败。
