某产品由电热丝加热部分调节温度,用继电器控制电热丝的通/断。在实际使用中,产品经常会发生继电器损坏的现象c损坏后,继电器呈“触点闭合”状态。经过大量的试验 KA34063A

证明,继电器损坏的原因是由于触'点开/关次数过于频繁。但是设计的开/关次数远远小于继电器的开/关寿命,为什么会造成继电器的触点开/关次数过于频繁呢?

   【原因分析】

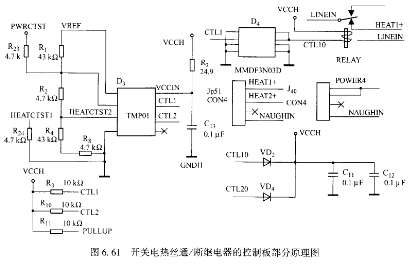

   开关电热丝通/断继电器的控制板部分原理图如图6.61所示。

   图661 开关电热丝通/断继电器的控制板部分原理图

   220Ⅴ交流电经过隔离变压器降压、整流、滤波后变成了I/IN〓28Ⅴ。⒛Ⅴ再经过LM2576HVT变换后成为5Ⅴ ⅤCCH,即控制电路的供电电源(此部分电源系统与设备中的其他供电电源系统完成隔离,参考地GNDH浮空)。TMP01是可编程温度传感器,内部功能框

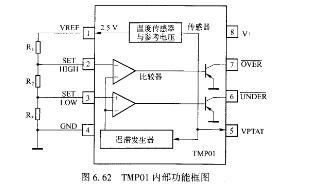

图如图6.62所示。
