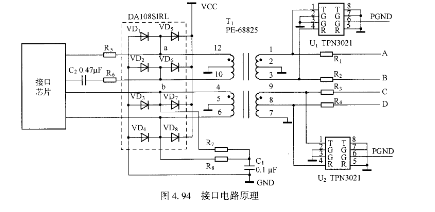

某产品有2MHz频率的接口电路。由于该产品的应用环境要求,该电路需要进行浪涌保护设计,并进行1kⅤ的浪涌测试。该接口电路的保护电路采用SGS-THOMS0N公司推荐的TPN3021和DA108S1RL所组成的电路,如图4.%所示。 G1612RE1U在浪涌测时,发现该接口不能满足浪涌测试指标。

   【原因分析】

   如图4.94所示的原理图中,采用二极管DA108S1RL构成钳位电路。由于二极管的PN结具有单向导电性能,并具有较高的响应时间,故当浪涌干扰电压高于二极管的正向导通电压时,二极管导通,其后一级电路会得到保护c图4。%中的电阻R5、R6起限流保护作用。以a点为例,当a点电位高于U∝(+5Ⅴ)0.7Ⅴ时,二极管ⅤD5导通,a点电位被钳位在5.7Ⅴ;当a点电位低于GND0.7Ⅴ时,二极管ⅤD1导通,a点电位被钳位在-0.7Ⅴ。在理想情况下,可将a点电位钳位在-0.7~57Ⅴ之间。由于a点到二极管引脚和二极管引脚到Ucc、GND之间存在寄生电感,二极管存在结电容且考虑到二极管的响应时间,所以实际施加浪涌干扰时,a点电位只能被钳位在±10~±⒛Ⅴ之间,图4.95是用示波器在a点实际测试到的电压。
