某系统由两个产品互联组成,两个产品之间的互联信号电缆采用屏蔽电缆,在某现场应用中, K4M51323PG-HG75发现屏蔽电缆双端接地后,系统会出现异常,而断开屏蔽电缆屏蔽层的一端接地后,发现异常消失。

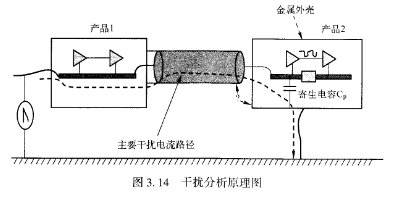

   屏蔽电缆的屏蔽层如何接地?单端接地还是双端接地一直是工程领域讨论的话题,工程设计者经常会碰到一些实际的案例,对于某些产品似乎屏蔽电缆单端接地时系统更为稳定,而某些产品的屏蔽电缆采用双端接地后系统才显得更为稳定。对于本案例的问题,经过分析后可以得出如图3.⒕所示的原理。图中屏蔽电缆互联于

两个具有金属外壳的产品之间,屏蔽电缆左侧接产品1的壳体,屏蔽电缆的右侧与产品2的壳体不连接,当干扰从产品1左侧的电缆注人时,图中显示了主要的干扰电流路径。干扰电流越大,产品1中PCB板受到的干扰越大。屏蔽电缆的右侧接产品2的金属壳体时,会使 图中显示的共模干扰电流变大,于是产品1就出现故障。这就是本案中出现屏蔽电缆双端接地后,系统会出现异常,而断开屏蔽电缆屏蔽层的一端接地后,异常消失的原因。
