通过以上器件解决方案对比测试,可以得出以下结论:①选用的TⅤS的钳位电压在测试的浪涌电流条件下要足够低,至少在8Ⅴ以下。 G1582RD1U通常在信号回路中时,应当有TⅤS的钳位电压是1,2~1.5倍的最大信号正常工作电压。实际上也是要求选用TⅤS要具有足够高的脉冲峰值功率,能够承受浪涌信号大电流的冲击￡②共模和差模保护器中都需要考虑到在PCB中的空间问题,应选用集成度较高的器件:所以只要保证选择的TⅤS满足以上①和②的条件,该设各的浪涌问题就可以得到解决:所以选用SEMTECH公司的LC03-33器件可

以解决该问题。

   【思考与启示】

   (1)在选择钳位型浪涌保护器件时,峰值脉冲功率、通流能力、钳位电压均要考虑。通常通流能力越大,同时钳位电斥越低,效果越好。通常在信号回路中时,TⅤS的钳位电压应当是1.2~1.5倍的最大信号正常工作电压。

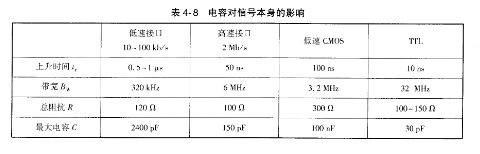

   (2)选择TⅤS进行浪涌保护时,不但要考虑TⅤS的钳位电压、功率,还要考虑TⅤS的结电容对信号本身的影响。表⒋8和图4。9~s可以作为参考。
