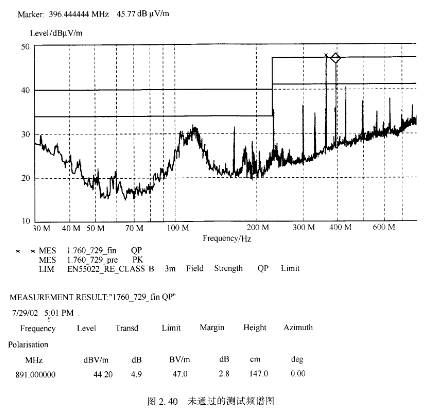

   某通信产品在辐射发射测试时,高频段⒆1MHz处的辐射超过裕量限值线,裕量不足5dB。测试结果如图2.40所示(363MHz的辐射也超标,是线缆造成的,未在此案例中总结)。

  【原因分析】

   用近场探头对机壳面板、接口连接器、机箱缝隙等处进行探测,发现g91MHz频点,只在机箱上部散热器处的一小块区域发现⒆1MHz频点的辐射较大。打开机箱观察,该区域的机壳内部结构如图2.41、图2.42所示。

   机壳的紧固螺柱上有一金属螺柱,金属螺柱与机壳上盖板和机壳底板都以塑料螺柱连接,形成一悬浮螺柱,并伸出屏蔽体外,长度约5cm。这一悬浮螺柱被PCB上的33MHz的时钟驱动,形成辐射天线(891=33×')。观察机壳剖视图,如图2.43所示。
