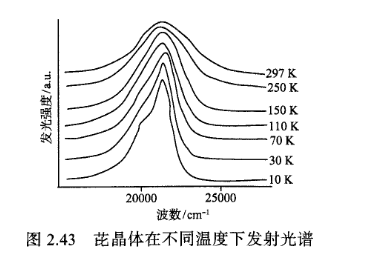

光吸收发生在rM平衡位置,表现为能量为刀M的单体吸收,形成了sl激发态。由于s1态激子与基态分子的相互作用,使体系的能量最低平衡位置缩小到轹,由该激发态产生光的能量也相应减刀肽。R、r、r′分别为基态、分子激发态、基激二聚物激发态的势能曲线,刀为基激二聚物结合能 图2,们展示了芘晶体在不同温度下的发射光谱,可以看出光谱的半峰宽具有宽度较大和没有精细结构的特点,同时随着温度的升高光谱进一步展宽。由于基激二聚物不存在基态形式,因此基激二聚物发射光谱中没有可以分辨的振动能级。另一方面,基激二聚物的形成也体现了激子与声子的相互作用,随着温度的增加,该作用增强,使得发射光谱的宽度增加。 OPA172IDBVR芘晶体在不同温度下发射光谱

    许多晶体在压力的作用下或者其他较强形变力作用下,比较容易观测到基激二聚物的发射。这是由于产生形变的晶体中,分子构象可能会有利于形成二聚体。再通过退火过程,这些晶体缺陷可以重新被去掉。另外,开始表现为非晶态的蒸镀薄膜,通过适当的退火过程也经常出现二聚体结构。
