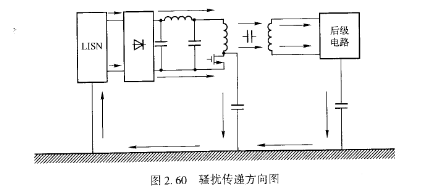

脉冲变压器初级线圈,开关管和滤波电容构成的高频开关电流环路可能会产生较大的空间辐射,形成辐射骚扰。如果电容滤波容量不足或高频特性不好,电容上的高频阻抗会使高频电流以差模方式传导到交流电源中形成传导骚扰。KA311DTF(ROHS) 同时变压器的初、次级之间存在分布电容,使得初级回路中产生的骚扰向次级回路传递,如图2.ω所示,一方面加大骚扰传递环路,另一方面将有更多的电流流人LISN,从而进一步恶化其EMI特性。

   图2.60的等效电路如图2.61所示。

   在变压器中增加屏蔽层,并与初级回路的0Ⅴ相接后,如图2.ω所示,相当于截断骚扰向后传递的路径。从等效电路(见图2.63)上看是将骚扰源封闭在了较小的环路内,从而抑制传导发射骚扰与辐射发射骚扰(注:图2。ω中的A点即为等电路图2.3中的A点)。
