操作方式:AD7896提供两种工作方式:高速采样方式和自动功耗降低方式。HZICCTM1051DIP0G

   ●方式I――高速采样方式。高速采样方式充分发挥了AD7896的高性能,方式1下的时序图如图4.5.1I所示。转换(CoNVsT)端输入脉冲下降沿使跟踪/保持放大器进入保持模式,同时启动转换,忙oUsY)端输出高电平以预示转换开始。再经过8us后,模数转换结束,BUsY端变为低电平,转换结果保存在输出寄存器中。AD7896以串行方式输出转换果,串行时钟端(sCLK)输入16个脉冲将输出全部转换数据。当工作电源电压为5V时,串行时钟的最高频率为10MHz,转换结果输出时间为1.61ts。输出数据400ns后,才能产生CONVsT下降沿继续下一次模拟转换。所以在这种方式下的整个转换周期只有10Its,能用于高速采样系统。

   ●方式2――转换后自动睡眠方式。方式2下的时序图如图4.5.12所示。模数转换结束后,AD7896根据CONVsT端电平的高低决定处于何种方式。如CONVsT端为低电平,AD7896进入自动睡眠方式;反之,则进入高速采样方式。在自动睡眠方式下,CoNVsT上升沿“唤醒”A/D

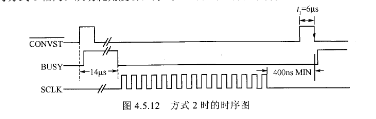

转换器,跟踪/保持放大器跟踪输入模拟电压;6Its后,跟踪/保持放大器转入保持模式,为转换操作做好准备。经过8ILs后,模数转换结束并输出,BUSY端为低电平,转换过程中,CoNVsT保持低电平。所以AD78%在方式2下总的转换时间为14Its;COblVsT信号的脉冲宽度至少为6Its,如果其脉冲宽度大于6Its,总的转换时间相应也大于14Its;因为CONVST信号的下降沿才触发跟踪/保持放大器转入保持状态,但转换时间保持8Its不变。AD7896支持在睡眠方式下输出转换数据,操作过程与方式1相同。从功耗角度讲,方式2比方式1功耗小得多,适合于低速应用范围。
