布置在PCB边缘的敏感线为何容易受ESD干扰

  【现象描述】

   某接地台式产品,对接地端子处进行测试电压为±6kⅤ的ESD接触放电测试时,系统出现复位现象。 OB3396AP测试中尝试将接地端子与内部数字工作地相连的Y电容断开,测试结果并未明显改善。

   【原困分析】

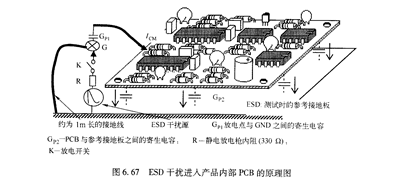

   ESD干扰进入产品内部电路,形式多种多样。对于本案例中的被测产品来说,其测试点为接地点,大部分的EsD干扰能量将从接地线流走,也就是说ESD电流并没有直接流人该产品的内部电路,但是,处在IEC610O0-⒋2标准规定的ESD测试环境中的这个台式设备,其接地线长度在1m左右,该接地线将产生较大的接地引线电感(可以用1uH/m来估算),在静电放电干扰发生时(即图6.⒍中开关K闭合时),高频率的(小于1ns的上升沿)静电放电电流并不能使该被测产品接地点上的电压为零(即图6.钾中G点的电压在Κ闭合时并不为零)。这个在接地端子上不为零的电压将会进一步进人产品内部电路。图6。已经给出了ESD干扰进人产品内部PCB的原理图。
