这部分入射光线全部照射在光学系统的第一表面上,是系统的成像光束。 EZJP0V270EA对于会受到太阳光这样的强杂散光影响的光学系统,其遮光罩的主要目的是对太阳等强外部杂散光源进行有效的遮挡。这样我们可以把太阳等强外部杂散光源与系统光轴的最小夹角ε视为遮光罩的关键遮挡角,使人射角大于e的入射光线至少经过两次以上

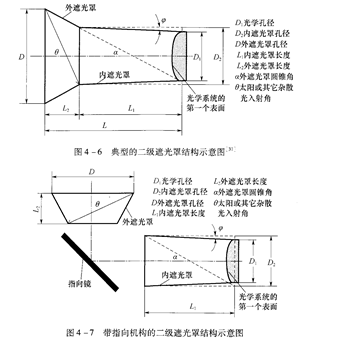

的反射才能到达光学系统的第一表面。使光学系统第一表面的边沿(孔径光阑边缘)与外遮光罩内轮廓线共线即可满足这一要求,如图4-6所示。

   第二种情况的入射光线,为了保证它们在到达光学系统第一表面之前有两次或更多次的散射,可在内遮光罩内壁上设立挡光环和高吸收涂层,如图4-5所示。第三种情况中照射到内遮光罩上的人射光线,可通过挡光环和表面涂层对其进行衰减;而直接落在光学系统第一表面上的人射光线需要通过在系统后部采取其他的杂散光抑制措施对其进行衰减,包括视场光阑和低温光阑等。

显然,光学系统的遮光罩越长,对杂光抑制就越有益处。但是对于空间光学系统而言,考虑到卫星、飞船等天基平台负载能力有限,尺寸过大的遮光罩很难应用。因此,空间光学系统的遮光罩优化设计是空间光学系统设计研制的关键技术之一。要求在系统允许的尺寸范围之内提供满足杂散光抑制需求的结构尺寸最小、质量最轻的最优化的遮光罩。这里简单介绍一下图4-6和图4-7所示的二级遮光罩的三个结构角度的计算方法。
