在本书第3章3.1.3小节“实际光学系统”中给出了视场光阑的定义,它是用来限制光学系统成像视场大小的光阑。 EZJP0V270RA也就是说视场光阑保证了视场以外的杂散光通过成像光路是不能到达光学系统像面上的。从而在视场光阑的作用下,光学视场以外的杂散光必须经过非成像光路(一次或多次散射)才可能到达光学系统像面上,这样可以有效抑制视场外的杂散光。

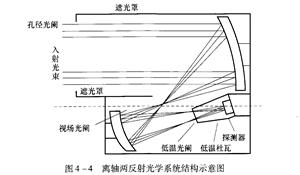

   如图4-4所示,光学系统的视场光阑通常安置在中间像面处(有二次成像的光学系统)。如果光学系统没有中间像面,则通常探测器的边框就是视场光阑。

   对于杂散光抑制能力要求很高的光学系统,为了能够有效地设置视场光阑,通常要求光学系统在设计时保证有中间像面。
