某产品在静电放电测试时出现重启现象。对其静电防护措施进行检查后,发现其没有进行屏蔽处理。 LK112M25TR但从整体设计考虑,对产品屏蔽无法实现,所以只能对PCB进行处理。

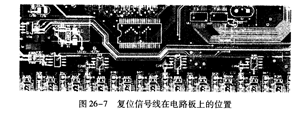

   分析:对其PCB进行检查时,发现PCB上复位信号的布线有些长,如图26-7所示的白色线,且没有去耦电容。当把复位信号线的电压强制控制在高电平时,设备不再发生复位,可以判断设备的复位是由复位信号线受到干扰而引起的。整改措施:建议对靠近其复位控制芯片的引脚处使用去耦电容来提高抗扰能力。在增加10uF的去耦电容后,产品通过了静电放电测试。思考与启示:对于静电放电产生的辐射,印制电路板上的引线有可能是接收静电放电辐射场的天线。高阻抗的引线可以接收电场辐射,低阻抗环路可以作为接收磁场的天线。为了使这些天线耦合减至最小,线的长度必须尽可能短,环路面积应尽可能小,这样就需要进行良好的印制电路板设计。系统内的电缆也是接收静电放电辐射的天线,因此这些线缆应尽可能短,最好是每根信号线上都有地线护送。
