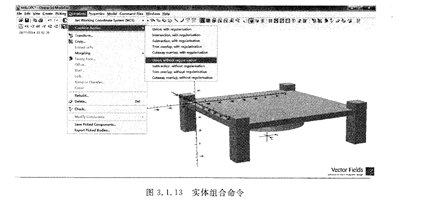

在完成框架平板和4根方柱脚的几何建模后,发现方柱脚与平板有部分是重叠的,为此VC0858SUNC需要将二者联合起来形成一个实体。分别双击支撑板、4根方柱脚,即选中这5个实体(选中后高亮),然后单击菜单栏Opercqtion→Combil△e Bodics→Uni°n with°ut regulation命令, 如图3.1.13所示,这样这5个部分就形成一个整体,此时再双击这实体的任意部分,即选中5部分的整体。在菜单中,Uni。n without reguhion即这几个实体联合为一体后,它们相交部分的交线、交面还在联合体内保留着,好处是便于之后的有限元网格划分;而Union withregulation则使联合后这些交线、交面也消失,此命令是当联合的不同实体具有不同的材料参数时,新的联合体选择具有更高storage level的实体材料参数。

   由于本模型几何结构及磁场分布是关于zJ平面对称的,这里几何建模仅建立一半即可。实际上,该几何模型和磁场分布还关于Jy平面、丿z平面对称,因此仅建立1/8模型即可。以上为便于读者学习和操作,建立了1/2模型。在后面还将设定计算模型为1/8模型,

即实际上Opera3D只计算该MRI磁体的1/8部分。
