实验目的

    (1)掌握TTI'及CMOS集成与非门的MAT14ARZ-R7逻辑功能和主要参数的测试方法。

   (2)掌握TTI'及CMC)S器件的使用规则。

   (3)熟悉数字电路实验箱的结构、基本功能和使用方法。

   二、实验原理

   本实验采用tTI'集成电路二四输人与非门⒎△⒛和a〖E集成电路四二输入与非门α011。

   CD4011是在一块集成电路内含有两个互相独立的与非门,每个与非门有4个输人端。其逻辑符号及芯片内部引脚排列如图14,1所示。

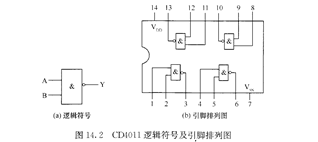

   CD4011是在一块集成电路内含有4个互相独立的与非门,每个与非门有两个输人端。其逻辑符号及芯片内部引脚排列如图14,2所示。
