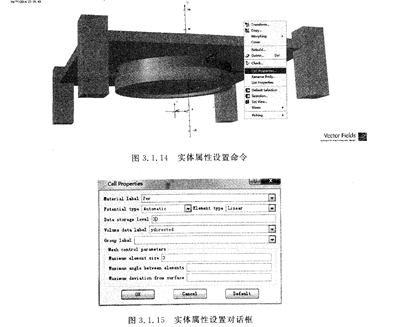

定义完模型的几何参数后,就需要指定模型中各实体的属性参数。单击工具VC0988NLCB栏中的实体选择按钮鼷∷,该功能用于在屏幕上选择模型中的单元实体,关于单元实体和体的说明参见2.1节。其他工具按钮是用于选择体元cell鼷、面face瀛、边cdge照、顶点vertex∷等实体的,例如用于加密网格,这里暂不使用。双击屏幕上的永磁体Magnet,使其高亮。鼠标右击主窗口空白处弹出快捷菜单,选择Cell Properties选项,如图3,1,14所示。

   在弹出的实体属性设置对话框中,按照图3.1.15所示填人数据。

对话框中的属性说明如下。

    ・MateⅡal label是标识此几何实体的材料名称,与几何建模的参数是一样的。材料的具体属性函数需要在后面设定。

   ・Potelltial type是矢势计算类型的选择。对于不同类型的实体选择不同的计算类型,有助于计算结果的准确性。例如对于不含线圈的区域用total potential,但一般选择Aut°matic让程序自动选择即可,相关设定可参照《opera3d ReferenceManual》。

   ・Volume山ta label框中填人一个识别名,可在后续的Volume设置中指定永磁体的 磁化方向。
