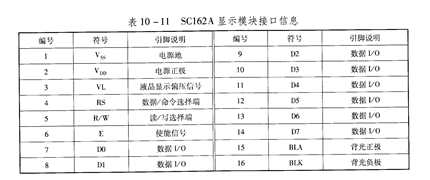

显示电路采用SCI62A液晶显示模块芯片,该芯片可显示16×2个字符,比以前的七段数码管LED显示器 LAL1225-51在显示字符的数量上要多得多。另外,由于sC162A芯片编程比较简单,界面直观,因此更易于操作和观测。℃162A芯片的接口信号说明如表10-11所列。

   C1能A液晶的数据/命令选择端RS接到单片机的31管脚EA,读写选择端R/W接到单片机的30管脚ALE/P,使能端E接到单片机的”管脚"EN,数据输入端D0~D7分别于单片机的PO。0~PO.7相连,此处由于单片机的PO口为一组8位漏极开路双向I/0口,当进行写“1”操作时该端口为高阻态,所以需要外加上拉电阻为其提供驱动能力。在本设计中选用了排阻作为上拉电阻,如图10-⒛所示。

   SC1ωA液晶的亮度控制可以通过改变Ⅴs与ⅤL之间串联电阻阻值的方式实现。
