在单片机ATS9C51中,用".4/⒛口作为温度数字信号输人端口;P1.4、P1.5、P1.6、P1.7作为按键控制输人端口;PO。0~PO.7及”。5~”.7作为液晶LAL1224-51显示输出端口;P1.0、P1.2作为警报发光二极管的输出端口;”.3作为警报蜂鸣器的输出端口。

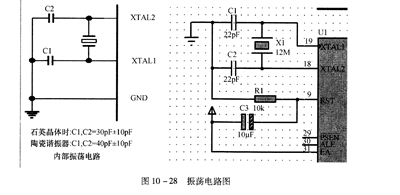

   AT89C51中有一个用于构成内部振荡器的高增益反相放大器,引脚XTAu和XTA⒓分别是该放大器的输人端和输出端。这个放大器与作为反馈元件的片外石英晶体或陶瓷谐振器一起构成自激振荡器,振荡电路如图10-28所示。外界石英晶体及电容C1、C2接在放大器的反馈回路中构成并联振荡电路。对外接电容C1、C2虽然没有十分严格的要求,但电容容量的大小会轻微影响振荡频率的高低、振荡器工作的稳定性、起振的难易程序及温度稳定性。如果使用石英晶体,一般选择30±10pF电容;而使用陶瓷谐振器,则选择40±10pF的电容。在本设计中使用的是石英晶体,选择了22pF的电容。

   欲使CPU仅访问外部程序存储器(地址为OOOOH-FFFFH),EA必须保持低电平(接地)。如EA端为高电平,CPU则执行内部程序存储器中的指令。在本设计中使用的是内部存储器,所以EA接高电平;当振荡器工作时,RsT引脚出现两个机器周期以上高电平将使单片机复位。
