蓝色模式:在上述结构中,如检偏片的偏光轴相对于出射光侧的液晶分子长轴方位左旋30°,就成为蓝色模式。蓝色模式中,在不施加电场的情况下,AD7865BSZ-1液晶盒呈蓝色;而施加电场时,液晶盒呈无色的外观。

   黑白方式。将黄色模式中采用的两片中性偏振片中的一片置换成紫色系颜色的偏振片,可得到消除背景黄色的无彩色模式LCD。经过液晶材料及液晶盒条件、构成的改进,已成功开发出可以进行黑色显示的多种类sTN型LCD。黑白方式的STN型LCD可分为4种类型,下面着重介绍两层模式和位相差板模式。

   两层模式:最简单的两层模式就是将两个完全一样但是旋向相反的sTN型LCD盒叠加在一起,使得互相干涉的两束光线又互相补偿回来,从而实现黑白显示,即DsTN(Double sTN)。

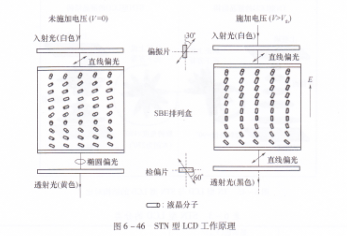

   两层模式具有两层结构,如图6-狎所示。一层是输人用的sTN盒,另一层是作为光学相位差补偿用的逆扭曲sTN盒。即通过第一层盒的椭圆偏光由第二层盒变为直线偏光,在人射光强度不减弱的同时实现黑白显示。
