如果引脚数量不多,也可在PHB47NQ10T定位时只焊上对角的四个引脚,脱焊前只把烙铁头沾满焊锡(但不能滴下)即可。

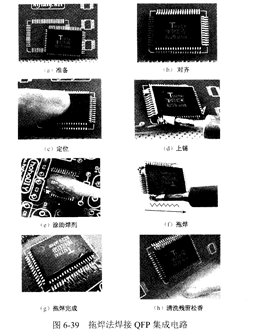

   将焊油或松香溶液涂在所有引脚上(可以涂厚一些),如图⒍39(c)所示。

   将PCB适当倾斜,烙铁头沾上助焊剂(松香溶液或焊油),甩掉多余的焊锡,把蘸有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分,加热熔化己上好的焊锡,按如图⒍39所示的方向和手法进行拖焊。

从上端拖动烙铁往下走,烙铁头不能抵着引脚(因为那样可能造成引线弯曲,两脚相连),这就是为什么事先在引脚头部或烙铁头上要上满锡的原因。如果焊锡量不够,也●lr边走边上锡丝,多点也无所谓,多的会自动流下。

   完成一列后,再用同样的方法拖焊另外三面,如图6-39(g)所示为拖焊完成后的效果,可见四面引脚均己焊接好,但引脚周围有大量助焊剂残留物。

  用酒精清洗,如图⒍39(h)所示。焊接完成。
