印制导线尖角及处理

发布时间:2016/8/21 17:09:28 访问次数:477

   印制导线的图形除要考虑机械因素、电气因素外,还要考虑美观大方。在设计KBJ2502印制导线的图形时,应遵循以下原则。

   (l)除地线外,同一印制板的导线宽度最好一样。

   (2)印制导线应走向平直,不应有急剧的弯曲和出现尖角,所有弯曲与过渡部分均须用圆弧连接,如图4.I,8所示。

   (3)印制导线应尽可能避免有分支(或树枝),如图41,9(a)所示。建议采用如图4.19(b)所示的图形。

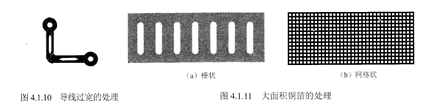

   (4)当导线宽度较大(一般超过3mm)时,最好在导线中问开槽成两根并行的连接线,如图4.1I0所示。                  '

   (5)如果印制板面需要有大面积的铜箔,例如电路巾的接地部分,则整个区域应镂空成栅状或网格状,如图4,1,11所示。这样在浸焊时既能迅速加热保证涂锡均匀,又能防止印制板因受热而变形,铜箔翘起和剥脱。




   印制导线的图形除要考虑机械因素、电气因素外,还要考虑美观大方。在设计KBJ2502印制导线的图形时,应遵循以下原则。

   (l)除地线外,同一印制板的导线宽度最好一样。

   (2)印制导线应走向平直,不应有急剧的弯曲和出现尖角,所有弯曲与过渡部分均须用圆弧连接,如图4.I,8所示。

   (3)印制导线应尽可能避免有分支(或树枝),如图41,9(a)所示。建议采用如图4.19(b)所示的图形。

   (4)当导线宽度较大(一般超过3mm)时,最好在导线中问开槽成两根并行的连接线,如图4.1I0所示。                  '

   (5)如果印制板面需要有大面积的铜箔,例如电路巾的接地部分,则整个区域应镂空成栅状或网格状,如图4,1,11所示。这样在浸焊时既能迅速加热保证涂锡均匀,又能防止印制板因受热而变形,铜箔翘起和剥脱。
