芯片电极形状变化

发布时间:2016/8/9 21:14:34 访问次数:773

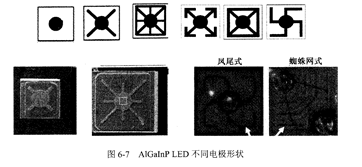

   对于正装LED,GaAs衬底导电,AlGaInP LED为垂直结构,适当增大窗口层的厚度来提高电流扩展分布的均匀性是必要的,但考虑工艺条件和成本,其厚度不能很厚。BTB001M240因此人们想到通过改进P型电极的形状来提高光提取效率。优化电极形状与其他提高光提取效率的方法兼容,具有操作简单,实施容易的特点;在成本不变的情况下可以降低LED电压, 提高亮度。经常使用到的小功率AlGaInP LED电极形状如图⒍7所示,在各电极形状中,压焊点的大小是一定的。要减小电极面积,则需要减小压焊点以外各条形的宽度。在有ITO扩展层的器件中,压焊点在满足压焊操作工艺前提下面积越小越好。张俊兵等人用有限元分析法模拟了各种电极形状的电流分布,优化了电极形状。对于⒛um厚的GaP作为电流扩展层的AlC・aInP LED,电极宽度为6,22um的万字形电极是圆形电极出光效率的2“倍。







   对于正装LED,GaAs衬底导电,AlGaInP LED为垂直结构,适当增大窗口层的厚度来提高电流扩展分布的均匀性是必要的,但考虑工艺条件和成本,其厚度不能很厚。BTB001M240因此人们想到通过改进P型电极的形状来提高光提取效率。优化电极形状与其他提高光提取效率的方法兼容,具有操作简单,实施容易的特点;在成本不变的情况下可以降低LED电压, 提高亮度。经常使用到的小功率AlGaInP LED电极形状如图⒍7所示,在各电极形状中,压焊点的大小是一定的。要减小电极面积,则需要减小压焊点以外各条形的宽度。在有ITO扩展层的器件中,压焊点在满足压焊操作工艺前提下面积越小越好。张俊兵等人用有限元分析法模拟了各种电极形状的电流分布,优化了电极形状。对于⒛um厚的GaP作为电流扩展层的AlC・aInP LED,电极宽度为6,22um的万字形电极是圆形电极出光效率的2“倍。
