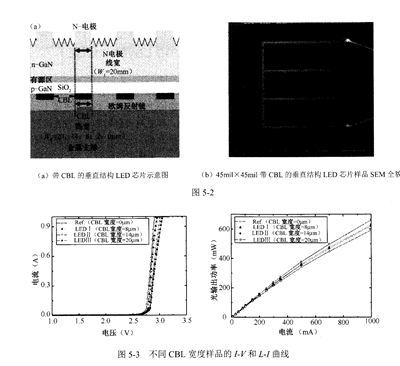

相对传统结构LED,垂直结构LED具有好的电流扩展能力、更大的光提取效率、更小的电压降。EE80C196KC20对于做成垂直结构的LED,加入CBL也能起到提高亮度和光效的作用阝刀。垂直结构LED加CBL的示意图和SEM拍的芯粒全貌如图5-2所示lgl。蓝宝石衬底GaN基LED做成垂直结构需要用键合(bongding)或者电镀等方式将外延层固定在支撑基板上(硅基板或者金属基板等),然后再用剥离工艺(hft off)将蓝宝石衬底去除,一般将露出的n~GaN表面进行粗化以提高出光功率,如图5-2(a)所示。Hwang Hce JcOng等人lgl研究了45mil×45雨l尺寸芯片上加上不同宽度CBL后对亮度和电压的影响,发现随着CBL宽度的增加,光功率增加,同时电压也有所增加,如图5-3所示。
