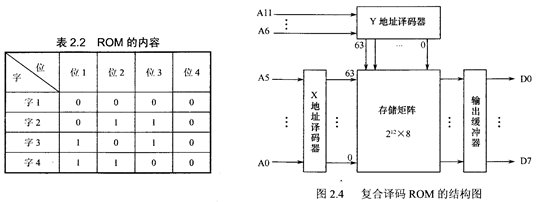

当地址线数丿增大时,译码器的输出线数将会呈指数规律上升,变得很大,给工艺加工带来不便。ACPL-M60L-500E实际设计中,往往采用行、列两个方向同时译码的复合译码结构,图2.4所示是一个们%×l的MOs ROM结构图。们96个单元若采用字译码结构,12根地址线,会有钔96根输出线,现在将12条地址信号线分成两组,分别经过行和列译码,分别产生箩=64根选择线,共计⒓8根选择线,这比字译码结构输出线要少很多。

   可编程的只读存储器PROM

   PROM只允许用编程器写入一次,PRoM在出厂时,存储的内容全为1,用户可以根据需要将其中的某些单元写入数据0,以实现对其“编程”的目的。PRoM的典型产品有“双极型熔丝结构”的PROM和使用“肖特基二极管”的PROM两种。
