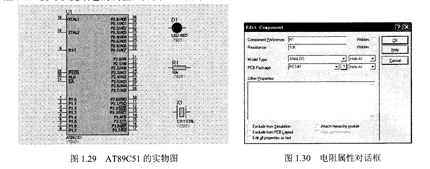

在对象选择器窗口中,选中AT89C51,将鼠标置于图形编辑窗口该对象的欲放置位置并单击,完成该对象的放置。ECH8601R-TL-E同理,将其他所需元器件放置到图形编辑窗口中,如图1.”所示。其中接地信号和电源信号在“端点方式”按钮’蜜∷中选择。双击元器件,可更改其属性,如双击电若对象位置需要移动,将鼠标的指针移到该对象上并单击,此时注意到该对象的颜色已变成红色,表明该对象己被选中,按住鼠标左键并拖动鼠标,将对象移至新位置后松开鼠标,完成移动操作。

   由于电阻R1~R8的型号和电阻值均相同,因此可利用复制功能作图。将鼠标的指针移到R1并单击,选中R1,在标准工具栏中,单击复制按钮;潞,拖动鼠标并单击,将对象复制到新位置,如此反复,直到单击鼠标右键,结束复制。此时已经注意到,系统自动加以区分电阻名的标识。
